来源： 发布时间：2015-09-06 点击数：8447定制开发的主要目的是通过CAD软件的二次开发提高专业应用领域的工作效率，为专业绘图建立标准，并使常用的或重复的任务自动化等。内容如下：
程序配置
把所有需要用到的标题栏内置于开发程中，如设计人员使用设计标题栏，工艺人员使用工艺标题栏。

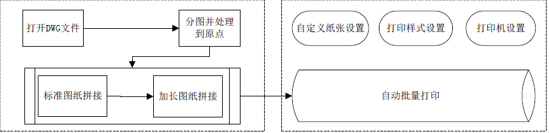

排版拼接
拼图排版功能通过对添加到表格内的DWG 文件进行处理，然后拼接成以A1（大于A1 以实际大小为准）为单位图纸的文件，可以支持全部拼图后图纸进行标准的打印。
自动打印
拼图后并调整纸张后，可以根据需要把拼图文件保存并用批量打印进行打印，也可以在此界面运行自动打印并弹出，批量打印程序进行自动批量打印.
批量打印
拼图后并调整纸张后，可以根据需要把拼图文件保存并用批量打印进行打印，也可以在此界面运行自动打印并弹出，批量打印程序进行自动批量打印.
批量转换PDF
程序自动把列表中的文件如果符合过滤图框的条件的图纸按照1:1并根据打印样式自动打印或转换成PDF文件。
图纸转换（以TD3为例）
• 启动TD3 系统，批量打开TD3 图纸，并加入识别信息，然后保存文件。
• 启动ACM 系统，以企业新的模板建立新文件，插入TD3 图纸并分解，通过识别信息找到图框，确立需要插入新图框的图幅；通过识别信息找到TD3 标题栏信息， 并插入新标准的图框标题栏，然后以找到的标题伴信息创建新图框；通过识别信息找到明细栏内容，并把其加入到ACM 的BOM（明细栏）内部，并创建BOM（明细栏）表；通过识别信息找到序号，并提取序号位置点和信息，并与BOM 内容进行关联，在原有位置创建新序号；通过自定义元素找到其他ACM 不能识别的图元， 然后进行分解。
• 转换的图纸符合新标准，并能够符合批量打印软件的需要。
图形库工具
• 选择类别及图形名称，属性表格及显示图形会自动根据选择发生变化，请在表格内输入相应的内容，然后点按钮“插入”，会自动把相应的图形插入到指定位置。程序内可自定义图形内容及形状尺寸。
报表系统

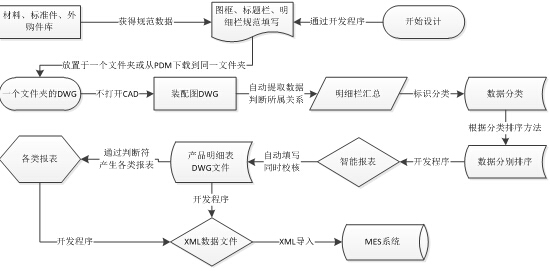

报表汇总的拓扑结构图
明细数据汇总程序
通过程序直接读取DWG的装配图的明细栏数据，通过所属关系及所属数量进行分类汇总，并根据一定的排序方法进行排序，从而生成汇总数据，并通过智能报表功能自动填写成DWG表格文件格式。
明细表数据转换XML程序
企业MES系统直接通过产品明细表提取相应的数据，而MES系统交换的文件格式为XML;直接提取明细各类数据自动生成XML数据表，通过XML数据表自动把产品明细表的内容导入至MES系统。
产品主材汇总表程序
提取规定文件的零件图纸的标题栏信息，然后自动汇总产品主材表所需要的数据，再利用智能表格的填写方法，并生成产品主材表。
产品辅助材料程序汇总程序
从产品明细表中获得辅助材料的数据，通过辅助材料的分类及排序方法进行汇总，然后再利用智能报表填写成DWG文件。
标准件外购件汇总表程序
通过从产品明细表提取中标准件、外购件的数据，通过标准件、外购件的分类及排序方法进行汇总，然后再利用智能报表填写成DWG文件。
关键件重要件汇总表程序
通过从产品明细表提取中内容行中具有符号的数据，通过分类及排序方法进行汇总，然后再利用智能报表填写成DWG文件。
借用件汇总表程序
提取规定文件的装配图纸的明细，自动汇总备注中具有借用两字的数据，再利用智能表格的填写方法，并生成借用件汇表。
零、部、整件汇总表程序
通过从产品明细表提取中零、部、整件的数据，通过零、部、整件的分类及排序方法进行汇总，然后再利用智能报表填写成DWG文件。
整件、部件、零件排序
企业整件、部件、零件的“图号“通过编码体系进行编码的，通过图号的字符串进行排序可以达到很好的排序效果。
标准件、外购件排序
标准件、外购件通过“名称+图号”作为字符串进行排序。
其他开发程序：字体更新、质量更新等。除了以上开发内容。我司开发团队可以根据用户的实际需求做更多的扩展。
